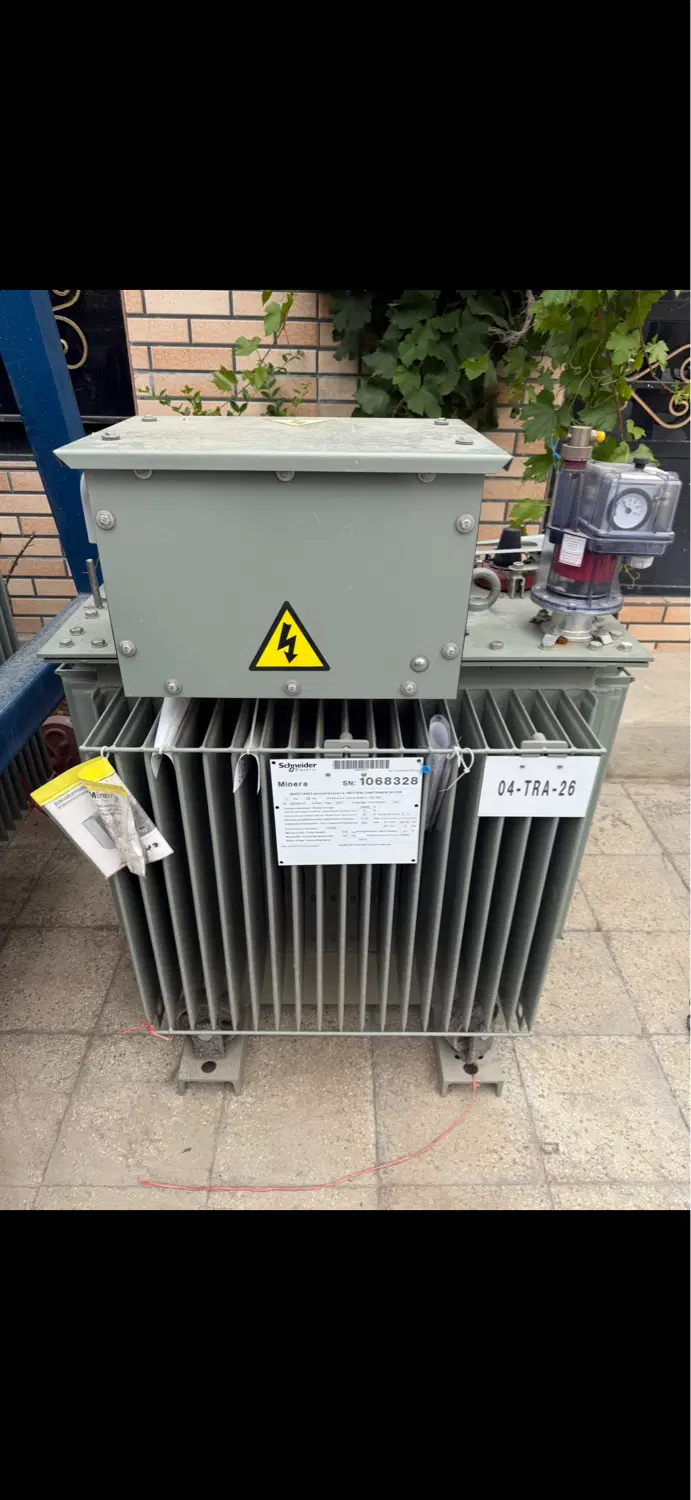

ترانس ارت راکتور ترانسفورماتور زمین ارتینگ

راکتور اتصال زمین نوترال اشنایدر Earthing Reactor Neutral Schneider Electric Minera 2011 • ۳ فاز، ۵۰ هرتز، مطابق IEC 289 • اتصال YNd • ولتاژ نامی: ۲۰۰۰۰ ولت (۲۰ کیلوولت) • جریان پیوسته نامی: ۵ آمپر • جریان کوتاه‌مدت نامی: ۴۰ آمپر • مقاومت اضافی: ۰٫۷۱۳ اهم • امپدانس توالی صفر: ۸۶۶ اهم • سطح عایقی: HV ۱۲۵/۵۰ کیلوولت، LV -/۳ کیلوولت • سیم‌پیچ: مس • وزن کل: ۵۹۰ کیلوگرم (وزن روغن عایق: ۱۶۹ کیلوگرم) • خنک‌کاری: ONAN (روغن طبیعی، هوا طبیعی) • دمای محیط حداکثر: ۴۰ درجه سانتی‌گراد • دی‌الکتریک: روغن (HUILE)
